如何选择和维护U型管换热器

U型管壳式换热器是一种单管板、回流弯管布置，用于处理管束的差异生长。这种机械优势仅在运行条件也允许有限的直通管路、难以更换内管以及拆除管束所需的空间和规划时才具有实用价值。

• 热膨胀适应性并不等同于更高的热效率。

• 可拆卸的束管改善了壳侧的检修空间；但这并不意味着每个管腔内部都容易刷洗。

• 没有任何公共机构来源支持一个通用的插管百分比。

• 拉力、支撑计划以及重心变化与捆扎质量同样重要。

U型管换热器有哪些变化？

U型管换热器的流体从通道流经一排管，绕过回流弯管，并返回到同一通道端。因此，两端管均终止于同一管板，而壳侧流体则流经管束外部。

需要全面了解的读者可以参考 BOSHIYA 的 壳管式换热器基础知识。本指南将聚焦于更具体的决策：回流弯头对应力、结垢、检查、维修和停机检修的影响。

作为一种换热器，U型管壳式换热器是一种通过管壁将两种流体隔开的传热装置，同时流体流动在热流和冷流之间传递能量。无论服务介质是气体还是液体，管板、换热管的几何形状以及相邻管之间的间距都会影响该装置的传热能力，并影响其后续的检查。

即使是优兔热交换器图也能仅显示标称几何尺寸。实际的可维护性仍取决于竣工管道、支架、工具路径、操作路线和检查方法。

为什么U型弯管能应对热膨胀差异

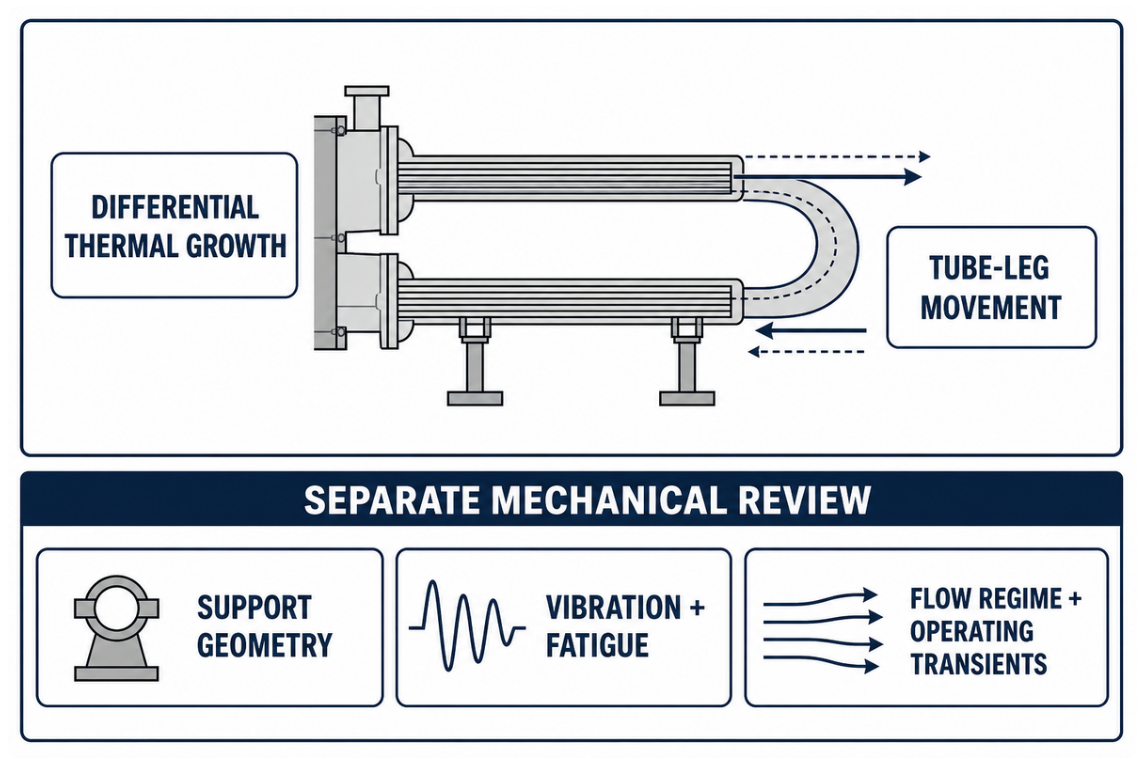

对于壳管两端生长量不一致的管束，回转弯管允许管腿改变长度，而无需将两端固定在对面的管板上。几何结构减少了一种约束机制；它并没有消除计算管板载荷、支撑行为、振动或疲劳的需求。

换热器设计必须同时考虑膨胀与收缩、热应力和支撑载荷。高温工况或显著的温度变化可能使自由运动变得有价值，但热弹性几何形状仍需进行动态检查；核电站中的专用蒸汽发生器就说明了为什么不能忽视U型弯支撑和振动。

发表于2022年，一篇ASME《压力容器技术杂志》论文将固定、浮动式和U型管板视为耦合的机械系统。其分析有助于警惕将“自由膨胀”变成一条简单的尺寸计算规则。

因此，买方应该提出两个不同的问题。首先，热膨胀差异是否证明了U型管几何形状的合理性？其次，流态、支撑、管束频率和运行瞬态是否会产生一种独立的动态风险，而热膨胀的答案无法解决这一风险？

U型管 vs 固定管板 vs 浮动管头

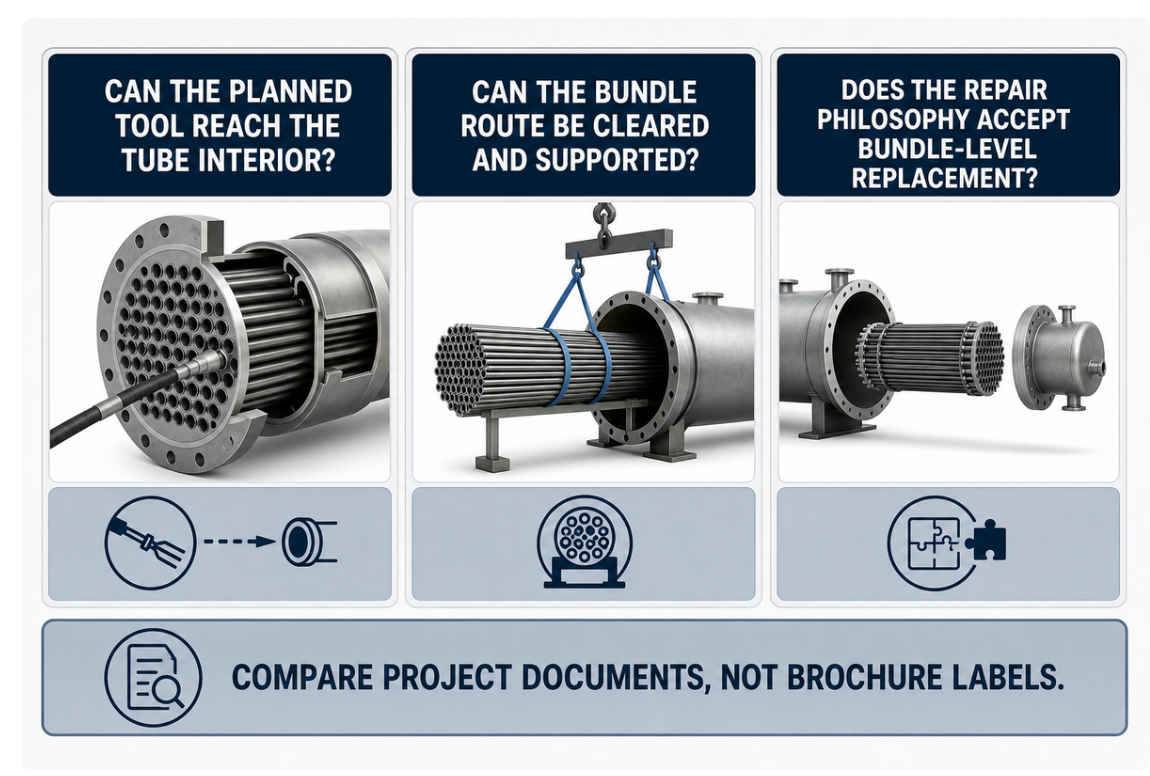

U型管、固定管板和浮动管头换热器解决了不同组合的热膨胀和维护检修问题。选择依据污垢最严重的流体、清洗工具、维修理念、密闭要求、提取路径以及项目需求，而非对成本或效率的绝对排名。

三门维护屏幕

本指南的3门维护性屏幕是一份基于证据的工作表。它既不是TEMA或ASME方法，也未被验证为可靠性预测指标。

声称“U型管换热器具有独特的优势”、“良好的热性能”或“高效的解决方案”并非选择依据。U型管换热器的所谓优势必须与特定应用限制区分开来。换热效率、逆流特性、换热性能以及其他换热器特性必须针对实际工况进行验证，而不是仅仅根据其独特的结构标签进行推断。

清洁性约束买家们忽略了

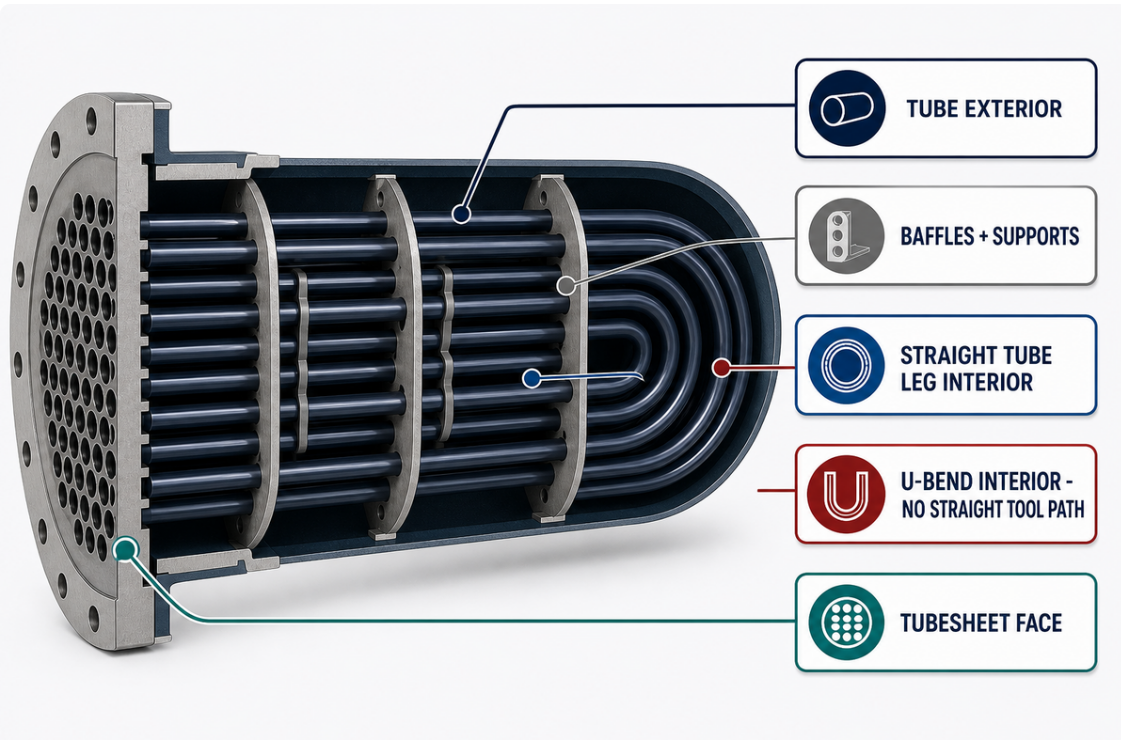

移除束管外壳、导流板和壳体侧后，使得U型管的外表面更容易触及。管内则存在不同的可及性问题：刚性直通工具无法通过180度弯曲，而回流处的沉积物可能需要使用柔性、化学或特定于服务的清洁方法。

占地空间：清洁所需的空间加倍（即取出束线时所需的空间）。

一篇开放获取的2021年ACS Omega论文报告了一种在特定加速碳酸钙条件下，使用直管和U型管的建模与实验设置：硬度1,000 mg/L，流速0.4 m/s，50 °C水箱，以及20 cm的U型弯曲半径。其有用的启示并非通用的清洁配方；而是局部流速、压力、水化学、几何形状和缓解方法会改变结垢结果。

维护和清洁也取决于管材、耐腐蚀要求、沉积物化学性质以及预期的管材失效模式。常见的应用并不存在单一的U型管应用规则：高压、特定的第八部分结构基础或可接触的壳侧可能很重要，但这些因素并不能自动使某项服务适合防污。

U型管换热器清洗计划应注明沉积物、清洗方法、弯曲可达性、冶金检查、废弃物处理路径以及清洗后的检查证据。清洗供应商的方法说明比笼统地承诺束管可拆卸更有用。

检查与维修边界

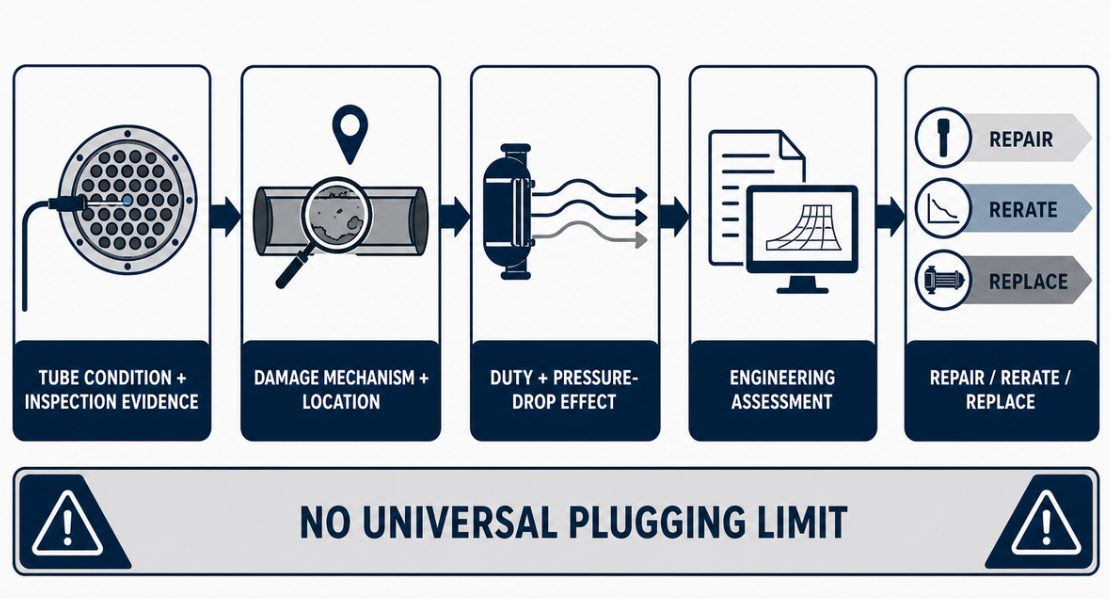

检查证据应驱动U型管的维修决策，而非互联网百分比。管材状况、承载能力损失、压降、泄漏路径、振动、损伤机制、适用的施工记录、管辖权以及批准的维修方法，都会影响是否可接受堵管、降额运行、维修或更换管束。

ASME 的公共 PCC-2 (2022) 范围涵盖了在适当的检查和缺陷评估后，对在役压力设备进行维修的方法。它还指出，检查和缺陷评估方法存在于其他施工后要求中，这就是为什么本文档没有规定通用的堵塞限值。

1. 冻结基线 — 收集原始数据报告、图纸、适用版本、责任案例和先前维修记录。

2. 绘制发现图 — 确定管线位置、深度、方向、泄漏证据、结垢情况和支撑条件。

3. 重新计算后果 — 审查职责、压降、振动、旁通和遏制效应。

4. 选择处理方式 — 说明为何接受插头、维修、重新额定或更换线束。

5. 关闭记录 — 保留检验结果、计算、批准、测试证据和竣工状态。

你怎么知道换热器坏了？

温度下降、压力降增加、交叉污染、温度不稳定、泄漏、异常振动或频繁清洗需求可能会触发检查，但没有一项单独的指标能证明损坏机制。将运行数据与清洁基线进行比较，然后选择能够到达可疑位置并解决预期缺陷方向的检查方法。

在换热器中，有多少百分比的管路可以被堵塞？

没有百分比是普遍安全的。可接受的结果取决于插拔位置如何改变传热面积、速度、压降、振动、旁通以及运行裕度，以及适用的管辖权和维修程序。请要求负责的工程师记录计算过程以及可能导致重新评级或更换的条件。

U-Tube几何形状的适用范围与局限性

U型管几何形状适用于以下情况：差热膨胀是重要因素时，管侧流体与计划的清洗和检查方法兼容时，壳侧管束可及性有价值时，且管束级更换是可接受的。当维护策略的核心是直通式清洗或重复的单管更换时，这是一种较差的默认选择。

在转型前的捆绑移除准备

只有在几何形状、质量、路径、支撑、地面或结构承载力、拉拔界面以及不确定性都已记录的情况下，才能具备拆除准备就绪状态。承载力标签无法弥补管道堵塞、支撑条件不稳定或提取通道长度不足以满足处理序列要求的情况。

7-字段翻转信封

本指南的7字段整改表单用于整理计划证据。它不能替代提升计划、风险评估、制造商程序或工程批准。

第三方专利US6685423B1描述了束件位置的变化如何能改变提取器的重心和载荷分布。US6685423B1不属于BOSHIYA，也不证明任何BOSHIYA产品的能力；它之所以有用，仅仅是因为它将稳定性与支撑作为了规划变量。

在拆除捆绑之前，U-Tube 安装数据必须验证哪些内容？

验证质量、长度、直径、中心线、拉拔与推移路径、上方及侧方障碍物、管道拆除、支撑反力、地面或结构限制、拉拔界面、暂存路线、重新安装顺序，以及沉积物或腐蚀所产生的误差。然后将这些输入与经批准的处理和风险计划相匹配。

要获取完整的拔出和重新插入序列，请使用 BOSHIYA 的 束拔出程序指南；本节仅定义了 U 型管安装的间隙和交接包络。BOSHIYA 的公开 束拔出工具包括束重计算器、拔出力计算器和容量选择器。这些是第一方商业工具；它们应与项目图纸、现场条件和工程批准进行核对，而不是作为独立的行业标准来呈现。

RFQ 字段，避免维护性惊喜

维护性意识的询价单在比较投标之前，便能让工艺、污垢、材料、可达性、检查、维修、捆扎处理、版本、管辖权和文档所有权等要素变得清晰可见。本工作表是一份编辑规划辅助工具；它并非代码规定的表格，也无法保证项目绩效。

U型管换热器的尺寸确定始于完整的工况范围，而U型管换热器的水压测试要求则应包含在项目测试与文档计划中。这两句话本身都无法提供设计值。

当直线机械清洗或单独换管是承载条件时，浮动头换热器替代方案应保留在投标方案中。每一次壳管式换热器比较都应使用相同的工况、结垢、检修和生命周期基础。

TEMA官方页面现推广第11版，并列出了扩建检查、安装-运行-维护、维修/改造以及选择内容。在询价单中注明项目要求的版本，并要求供应商指出任何偏差；“最新TEMA”并非可审计的要求。

施工后工作有一个第二层控制。国家委员会指南指出，NBIC 第 3 部分涵盖在役压力设备的维修和改造验证及文件记录，但其采用取决于管辖权，因此询价单和资产记录应分别注明适用的施工和施工后要求。

在比较之前对供应商单位进行标准化，并使用一个项目定义的单位系统：对于美国采购，使用千瓦（kW）、兆瓦（MW）或英热单位/小时（Btu/h）作为功率单位；使用摄氏度（°C）或华氏度（°F）作为温度单位；使用巴（g）、兆帕（g）或磅/平方英寸（g）作为压力单位；使用千克/小时（kg/h）或磅/小时（lb/h）作为质量流量单位；使用立方米/小时（m³/h）或加仑/分钟（gpm）作为体积流量单位；使用米/秒（m/s）或英尺/秒（ft/s）作为管内流速单位；使用平方米·开尔文/瓦（m²·K/W）或小时·英尺²·华氏度/英热单位（h·ft²·°F/Btu）作为污损阻力单位；使用毫米（mm）或英寸（in）作为腐蚀裕度单位；使用千克（kg）或磅（lb）作为质量单位；使用毫米（mm）、米（m）、英寸（in）或英尺（ft）作为尺寸单位；使用千牛顿（kN）或磅力（lbf）作为喷嘴载荷单位；使用毫米/秒（mm/s）或英寸/秒（in/s）作为振动单位；使用百分比（%）作为检查覆盖率单位；使用分钟（min）或小时（h）作为测试持续时间单位。每个数值仍需根据项目具体情况确定。

采购部门可以向投标人提供热工和机械领域的信息，但维护、检验/质量保证、土建/结构以及运营部门必须掌握其各自领域的部分证据。财务部门也发挥着作用：它应该比较不可用检验、受阻开采或整束更换的后果，而不是仅仅依赖于采购价格表。
