U 型管换热器选型｜热膨胀补偿、清洗检修、管束抽装及优缺点详解

目录

1. U 型管换热器基础结构与核心特性

2. U 型回弯实现差异热膨胀补偿原理与工程边界

3. U 型管 / 固定管板 / 浮头式换热器选型对比

4. U 型管换热器容易忽视的清洗局限性

5. 换热器检测、维修与堵管判定准则

6. U 型管换热器适用工况与禁用场景

7. 管束抽装：7 项现场作业空间核对清单

8. 项目 RFQ 招标文件关键参数清单

9. 总结与常见 FAQ

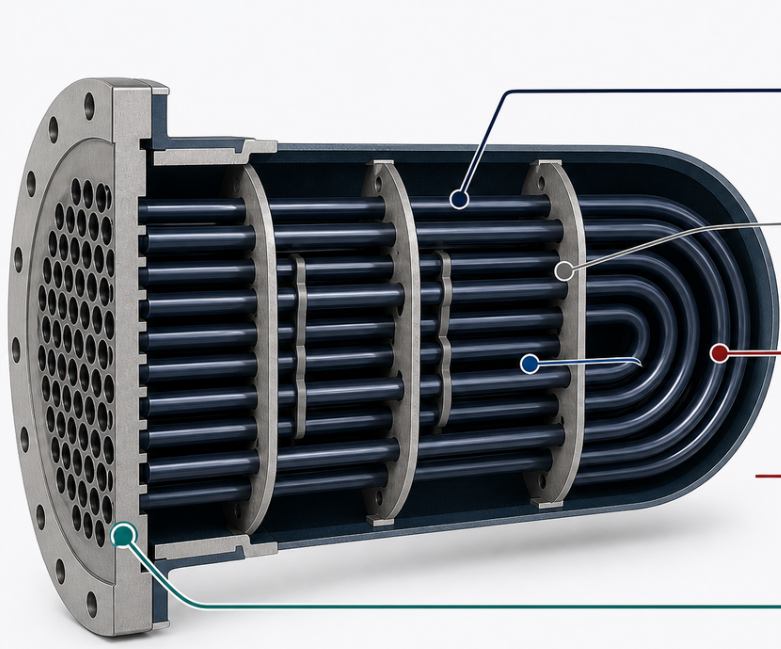

1 U 型管换热器基础结构与核心特性

U 型管换热器属于管壳式换热器，采用单管板 + 180°U 型回弯结构，换热管两端全部固定在同一块管板上，依靠 U 型弯吸收壳体与换热管之间的差异热膨胀，是高温、温差较大工况常用设备。

⚠️重要提示：热膨胀补偿是该结构的核心力学优势，但优势成立有前提：工艺工况要接受换热管无法直通作业、内层换热管更换难度大，同时现场预留管束抽装空间与完整作业方案。

选型直接结论：只有结垢、检测、维修、介质密封、管束抽装方案全部结合现场工况验证完成，才可单纯为了热膨胀补偿选用 U 型管结构。

选型速览表

表格

几条关键工程认知：

1. 热膨胀补偿能力≠换热效率更高；

2. 管束可抽出便于壳程检修，但无法实现所有换热管内部刷式清洗；

3. 不存在通用标准规定换热器允许堵管百分比；

4. 管束抽装通道、支撑方案、重心偏移的影响，和管束自重同等重要。

U 型管介质流程：介质经由管箱流入管束，流经换热管后经 U 型回弯折返，再回到同一侧管箱；壳程流体在管束外侧流动。

图纸仅代表理论几何尺寸，实际可维护性取决于竣工管道、支撑结构、工具路径、抽装路线与检测手段，不能只看样本图纸选型。

U 型结构带来 5 项维护决策点

表格

2 U 型回弯实现差异热膨胀补偿原理与工程边界

当壳体与换热管热膨胀量不一致时，U 型回弯允许换热管直管段自由伸缩，不用将管子两端分别固定在两块管板上。

✅重点：U 型结构只是减少约束条件，不能省略管板载荷、支撑工况、振动、疲劳强度计算。

换热器设计需要综合考虑胀缩变形、热应力、支撑载荷。高温、大幅温度波动工况下，自由伸缩能力很有价值，但柔性几何结构依旧需要动力学校核。核电站蒸汽发生器案例证明：U 型弯部位的支撑与振动问题不可忽略。

📐工程边界提醒 在高流速两相横向流工况下，U 型弯换热管会出现振动、加速磨损。该工况特例不会否定热膨胀补偿优势，但力学评审必须纳入支撑结构与动态载荷。

采购方必须确认两个核心问题：

1. 换热管差异热膨胀，是否足以支撑选用 U 型结构；

2. 流态、支撑、换热管固有频率、工况瞬变，会不会产生热膨胀无法解决的动态风险。

3 U 型管 / 固定管板 / 浮头式换热器选型对比

三种换热器解决不同热膨胀工况组合。选型判断依据：结垢介质、清洗工具、维修策略、密封要求、管束抽装条件、项目需求；禁止单纯依靠成本、换热效率做简单排序。

三要素可维护性评估表

说明：本表为工程参考工作表，不属于 TEMA、ASME 官方标准，不做可靠性判定依据。宣传话术如 “U 型管具备独特优势”“高效解决方案” 不可作为选型依据。

表格

4 U 型管换热器容易忽视的清洗局限性

管束抽出后，换热管外表面、折流板、壳程空间检修条件好；但换热管内部存在明显短板：刚性直通工具无法穿过 180°U 型回弯，回弯处沉积物只能使用柔性工具或者化学清洗。

📌IPIECA 2022 提示：清洗作业需要预留双倍设备空间，用于管束抽出作业。

清洗方案要区分换热表面、作业工具、沉积物类型，不能简单写 “管束可抽出”。

表格

清洗效果受流速、水质、管材、沉积物、腐蚀模式共同影响。高压、第 Ⅷ 类压力容器、壳程检修便利，不等于设备适配高结垢工况。

✅清洗方案编写要点：写明沉积物种类、清洗工艺、回弯可达性、材质校核、废液处理、清洗后验收标准。优先采用服务商正式工艺文件，不要相信 “管束可抽出” 这类笼统描述。

应当执行

1. 明确结垢介质、沉积物类型；

2. 确认清洗工具可到达并且可取出；

3. 制定清洗完成检测验收标准。

应当避免

1. 将 “管束可抽出” 等同于 “完全可清洗”；

2. 默认化学清洗适配全部材质；

3. 将 U 型弯清洗难题遗留到检修现场处理。

5 换热器检测、维修与堵管判定准则

U 型管换热器维修决策以检测结果为准，不要参考网上流传的堵管百分比。换热管状态、性能衰减、压降、泄漏、振动、损伤机理、属地规范、维修工艺，共同决定堵管、修复、重新定级或者管束更换。

标准维修工作流程

1. 锁定基准资料：归档原始图纸、计算报告、标准版本、工况记录、历史维修记录；

2. 缺陷梳理：记录管子位置、缺陷深度、形态、泄漏、结垢、支撑构件状态；

3. 后果复算：评估工艺负荷、压降、振动、介质短路、密封安全影响；

4. 处置方案：书面说明堵管 / 维修 / 重新定级 / 管束更换的选择理由；

5. 归档闭环：保存检测报告、计算书、审批文件、试压记录、设备最终状态。

换热器故障如何判断？

换热端差升高、压降上涨、介质互窜、温度波动、泄漏、异常振动、频繁清洗，均是需要检测的信号；不能单独依靠现象判定损伤根源。需要对比洁净基准工况，选用匹配缺陷位置与形态的检测手段。

换热器允许堵管比例？

不存在通用安全堵管百分比。堵管是否可行，取决于堵管位置对换热面积、流速、压降、振动、介质短路、操作裕度的改变，同时受属地监管、维修工艺约束。需要责任工程师出具计算文件，明确触发重新定级或管束更换的边界条件。

6 U 型管换热器适用工况与禁用场景

依据 TEMA 标准： ✅适合选用：壳体‑换热管温差大；管侧介质适配现有清洗检测手段；壳程需要抽出管束检修；项目接受管束整体更换。 ❌不建议默认选用：运维高度依赖直通清洗、需要频繁单根更换换热管。

9 项工况判定表

表格

选型需要收集 9 类技术证据

表格

7 管束抽装：7 项现场作业空间核对清单

提示：本表仅用于前期规划，不能替代吊装方案、风险评估、厂家工艺、工程审批。即便图纸标注可抽，管道干涉、支撑不足、行程不足依旧会造成现场无法作业。

表格

管束抽出前需要核实：管束重量、长度、外径、中心标高、推拉路径、障碍物、待拆除管道、支撑反力、土建承重、抽装接口、存放位置、回装工序、结垢腐蚀带来的阻力余量。所有参数匹配审批后的吊装风险方案。

8 项目 RFQ 招标文件关键参数清单

询价阶段明确工况、结垢、材质、检修、吊装、标准版本，比价前消除维护隐患。对比供应商报价前统一计量单位体系。

提醒：当直通机械清洗、单根换管属于硬性需求，浮头式换热器必须保留在投标对比清单。所有换热器对比，统一工况、结垢条件、检修条件、全生命周期基准。

RFQ 可直接复制检查清单

表格

采购输出热工机械参数；运维、质检、土建、运行分别确认各自技术条件；财务评审除采购价外，评估检修受阻、管束无法抽出带来的额外成本。

9 总结与常见 FAQ

核心总结

U 型管换热器选型本质是可维护性综合决策。只有热膨胀需求、结垢特性、检测维修条件、7 项管束抽装空间条件全部匹配，才适合选用 U 型管结构。

FAQ

Q：什么是 U 型管换热器？A：U 型管换热器换热管两端固定在单块管板上，依靠 U 型回弯补偿差异热膨胀。管束可抽出清理外壁，但回弯段造成清洗、检测、单管更换受限，选型阶段必须评估。

Q：为什么选用 U 型管换热器而不是直管换热器？A：当换热管‑壳体差异热膨胀突出，并且工况可以接受 U 弯带来清洗检修短板，优于其他直管方案时选用。固定管板结构简单但必须完成应力校核；浮头式具备直管通道与膨胀补偿，但封头密封复杂。选型不能只看结构，综合结垢、维修策略、振动、全生命周期条件。

Q：U 型管换热器可以机械清洗吗？A：壳程管束抽出后外壁便于清洗；180°U 弯阻挡直通刚性工具，弯管沉积物需要柔性工具或化学清洗。不要默认内部可以像直管一样刷洗，必须针对实际工况验证清洗工艺。

Q：U 型管束可以抽出吗？A：图纸结构支持抽出，实际可行性取决于现场管道、支撑、管束尺寸重量、间隙、存放场地、审批吊装方案。

Q：设备交接前 U 型管束需要确认哪些数据？A：管束几何尺寸、重量、重心标高、支撑反力、推拉路径、土建承重、结垢腐蚀带来的阻力余量；明确作业是仅抽出，还是包含转运回装。
